Introduction

Retrouver içi des aides pour l'utilisation des outils Matériels et Logiciels disponible sur place ou sur server distant.

Informations techniques ou commentaires

Contributions

Pour modifier la documention ci-dessous:

imprimante 3D

Création de fichiers d'impression
Impression supervisé si besoin

Le Petit FabLab compte 3 imprimantes 3D.

Les fichiers d'objet 3D

Logiciel de modélisation 3D (exemple)

Windows/Apple

Linux/Windows/Apple

Téléchargement d'un fichier depuis une bibliothèque ligne

3D Zortrax m200

Zortrax m200 Manual/fr
voir le manuel

zortrax

Aspect techniques

Format propriétaire

Edition du fichier sur logiciel Zortrax

Suivant le design de la création, il se peut que les lignes de forces du volume, mettent à mal l'impression.
Des problemes de “courbages"et d'aparitions d'artefacts peuvent survenir.

RepRap FoldaRap

FoldaRap voir le manuel en FR
Historique et résolution des problèmes rencontrer
18/09/2016 LPFP sprint imprimantes 3D Blog post

FoldaRap

Aspects techniques

tar -xzf repetierHostLinux.tgz
cd RepetierHost
sh configureFirst.sh
sudo usermod -a -G dialout UserName

Logiciel Repetier Host / Pronterface

l'installation du logiciel Repetier Host se fait sur toutes les pateformes.

Voir les paquets sur :
https://www.repetier.com/download-now/

sudo apt-get install monodevelop

curl -O http://dl.slic3r.org/linux/slic3r-linux-x86-1-2-9-stable.tar.gz
tar zxvf slic3r-linux-x86-1-2-9-stable.tar.gz

déplacer le fichier Slic3r dans le repertoire RepetierHost

mv slic3r ./RepetierHost

Il y a cependant 2 choses à vérifier.

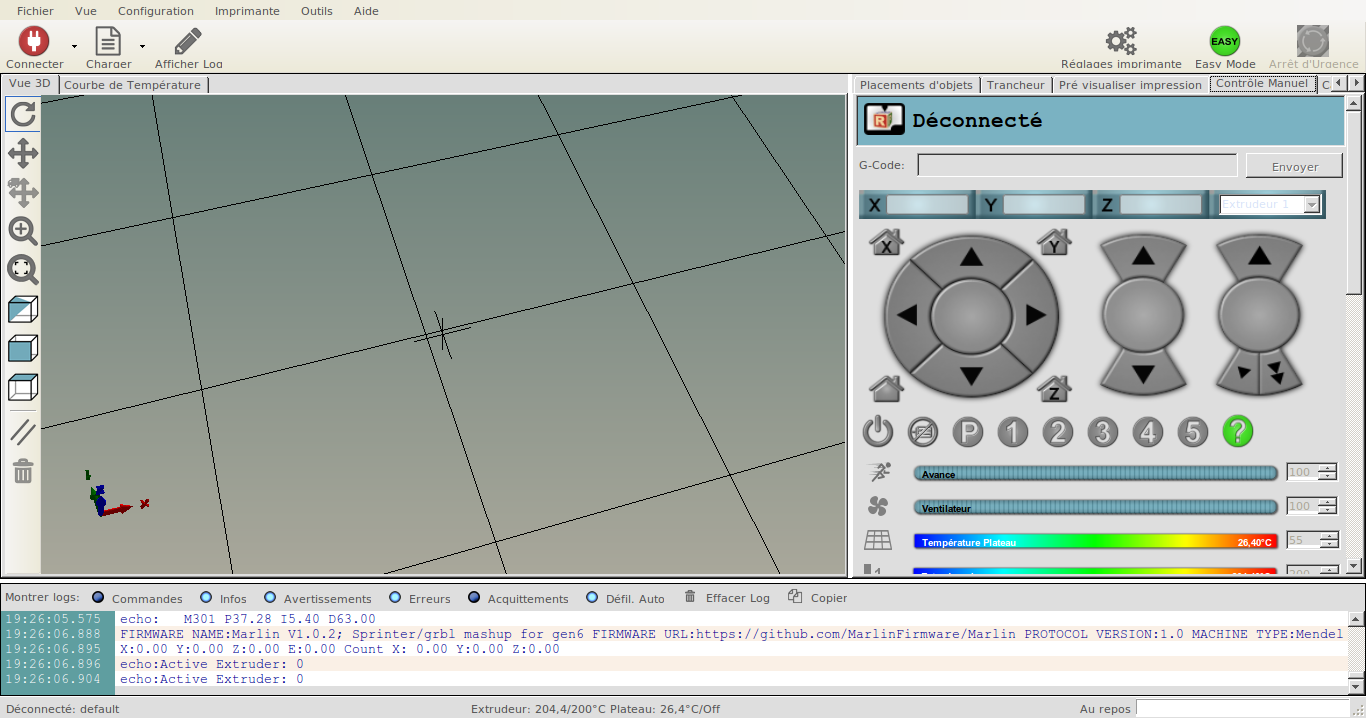

repetier3D

Brancher la FoldaRap en USB
Mise sous tension de la FoldaRap.

Dans RepetierHost clicker sur connecter
Cliquer sur l'onglet contrôle manuel

repetier_xyz

repetier3D

Dagoma Disco Easy 200

Dagoma Disco Easy 200 voir aide
Historique et résolution des problèmes rencontrer
18/09/2016 LPFP sprint imprimantes 3D Blog post

Dagoma

Aspects techniques

Installer le packet Pronterface Win ou OSX

http://www.pronterface.com/index.html#download
http://koti.kapsi.fi/~kliment/printrun/

repertoire disponible sur GitHub
https://github.com/kliment/Printrun

# dependances:
sudo apt-get install python-serial python-wxgtk2.8 python-pyglet python-numpy cython python-libxml2 python-gobject python-dbus python-psutil python-cairosvg git

#installation depuis les sources
git clone https://github.com/kliment/Printrun.git

Brouillion

Logiciel Pronterface / Repetier Host

Ouvrir Pronterface

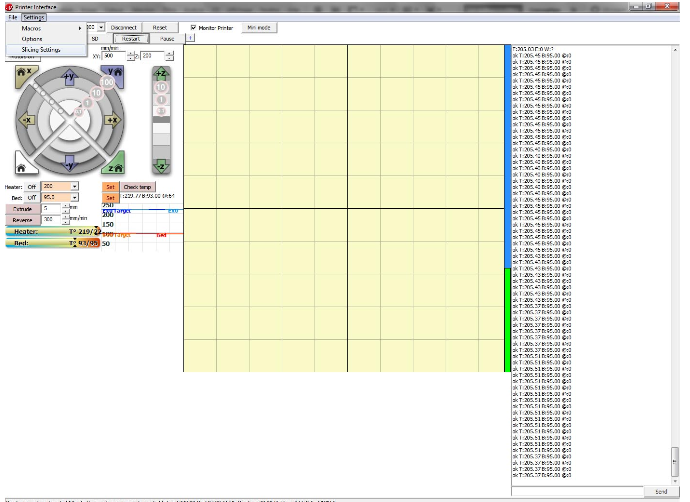

pronterface1

Vérifier le port com04 ou 06 la vitesse 250000 Cliquer sur le bouton «connect» Complèment à droite, il y a une sorte de journal qui affiche toute les informations en directe venant de la machine. Cocher la case «monitor» Cela active les graphique de température complètement en bas à gauche. Régler la température de la buse à 200° et du plateau à 95°. Cliquer sur «On» pour activer la montée en température. Pour créer le Gcode pour l’impression: Cliquer sur «Fichier>Slicing Setting» La fenêtre de Sl3cer s’ouvre, chaque onglet correspond aux réglagles machines (remplissage, nombre de contour, dimensions du plateaux). Cliquer sur Ouvrir, aller chercher le fichier stl.

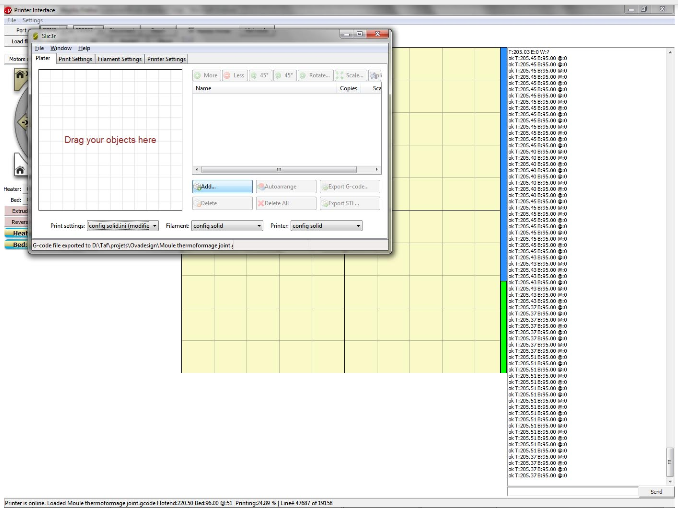

pronterface2

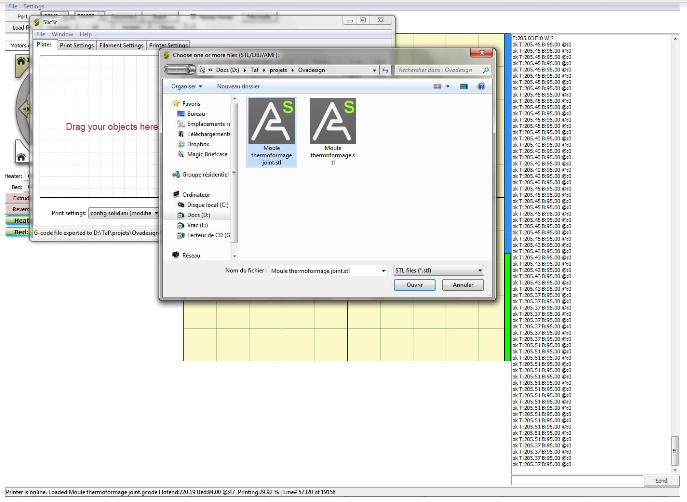

pronterface3

format .STL du fichier pour impression

(éclaircir le pourquoi du 3D>STL puis STL>Gcode)

Liens vers tuto pour exporter le fichier au format .stl “stéréolithographie” avec Blender, sketchup

note avec Rhinoceros:
Avantage temps de compilation 3D>STL puis STL>Gcode mais fichier moins précis. Avantage Solidworks fichier STL fidèle au modèle 3D temps de compilation 3D>STL très long STL>Gcode encore plus long.

Découpeuse vinyle


Shilhouette CAMEO

Aide Manuel CAMEO
https://edutechwiki.unige.ch/en/Silhouette_Cameo

Aspect techniques

Logiciel et fichiers

Logiciel propriétaire Silhouette
https://silhouetteamerica.com/software

Logiciel de dessin et d'impression
Silhouette Studio®

Logiciel de dessin vectoriel (exemple)

Windows/Apple
Illustrator

sudo apt-get install inkscape

Windows/Apple/Linux
Inkscape

Dans un souci de détail, essayez de penser à travailler une couleur à la fois et à économiser de la matière par rapport à l'agencement de vos formes.

Tips sur Inkscape

Envoyer le fichier pour la découpe

repetier3D

cd /home/user/mon_dossier/

sudo apt-get install libqt4-dev libusb-1.0-0-dev
git clone https://github.com/LPFP/robocut.git
cd robocut
qmake-qt4
make
sudo adduser UserName lp
sudo cp robocut /usr/local/bin
robocut

Installation Linux Robocut pour la CAMEO

Placez vous dans un dossier pour accueillir le logiciel Robocut.
Executer les commandes ci-contre.

Si l'installation ne marche pas avec le model CAMEO il faut modier avec:

Piste pour robocut Linux
http://robocut.org/
https://github.com/nosliwneb/robocut/issues
https://github.com/Timmmm/robocut
http://custom.ultramini.net/robocut-compatible-with-silhouette-cameo/

const int PRODUCT_ID_SILHOUETTE_CAMEO = 0x1121;
par
const int PRODUCT_ID_SILHOUETTE_CAMEO = 0x112B;

si non voir les commentaires des fichiers Plotter et vérifier les informations et ID de la CAMEO dont vous disposez.

Raspberry

description Branchement, Install, Codage.

Arduino

description Branchement, Install, Codage.

Wordpress

Installation, sauvegarde ou exporter le site. envoyer un post.

Jekyll

Repertoire
#

metre à jour avec GitHub

Repertoire
https://github.com/RobyRemzy/fabateliers/issuses

créer une issue sur GiHub,
indiquer quelle fichier il faudrait modifier avec le code à rajouter.

créer/modifier un fichier

Exemple d'un objet en JSON

{
    "name": "Android",
    "image": "350x350.png",
    "url": "https://github.com/LPFP/",
    "date": "30 Oct 2016",
    "tags": ["Android", "API","java"]
}

Section data

Pour editer un Atellier
Aller dans le repertoire data/projects.json

Pour editer un Materiel
Aller dans le repertoire data/harware.json

Pour editer une Historique
Aller dans le repertoire data/timeline.json

Aide aux commandes Git
http://rogerdudler.github.io/git-guide/index.fr.html

installer l'environement de developpement

# install ruby
sudo apt-get install ruby-full rubygems

# metre à jour si besoin
gem update --system
# verifier que bundler est bien installer
gem install bundler

Ci-contre installer un environement de developpement Ruby sous Ubuntu

Vérifier que bundler est bien présent et fonctionnel ainsi que gem

installer les sources du projets avec la commande bundler.

# Forker le repertoire dans votre Github
git clone https://github.com/YOURUSERNAME/repo.git
cd repo
# installer le repertoire
bundler install

# lancer le server local
bundle exec jekyll serve

ouvrir votre navigateur à l'adresse
http://127.0.0.1:4000

Une fois votre édition complette vous pouvez la partager et faire une Pull Requests.
